真空泵轉子雙端面磨床

本文主要介紹真空泵轉子雙端面磨床的應用案例，真空泵按照不同的分類方式，有不同的區分種類，今天我們介紹的是旋片式真空泵，由于旋片式真空泵應用非常廣泛，在機械、化工、電子行業都有應用，而真空泵的轉子是其中重要的核心零部件，真空泵轉子的精度直接決定著真空泵的性能。
一般此種真空泵的轉子都有粉末冶金工藝制成，而針對與粉末冶金真空泵轉子的雙端面磨床磨削來講，都采用比較傳統的磨削工藝，一般都會采用平面磨床進行粗磨工序，再采用研磨機進行精磨，這種磨削工序不僅加工精度不理想，而且增加了一道工序，增加了人力，對資源大大浪費。今天我們介紹一下一種新型的真空泵轉子雙端面磨床磨削工序。

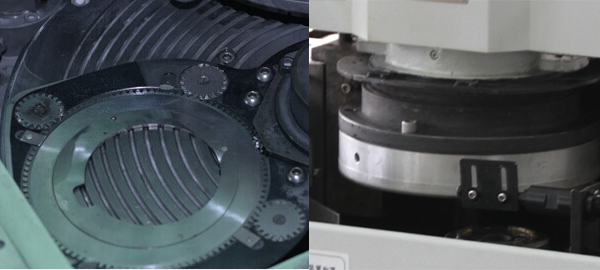

真空泵轉子雙端面磨床及真空泵轉子

本次真空泵轉子雙端面磨削采用HM-P108雙端面磨床磨削真空泵轉子的兩個端面；
采用本公司自己研發生產的CBN砂輪進行磨削，CBN砂輪直徑：305mm。

真空泵轉子雙端面磨床磨削圖紙要求

工件高度：34.8mm，工件外徑：57.3mm，工件材質粉末冶金，HRC45-50，粗糙度Ra0.4μm，厚度公差：0.005mm平面度：0.004mm，平行度：0.003mm。要求磨削無毛刺。

真空轉子雙端面磨床現場磨削情況

真空泵轉子采用立軸雙端面磨床磨削原理，先把工件放入擺臂工裝內，工件被工裝送到磨削位置，由于工裝內部齒輪驅動工件自轉，砂輪也轉，雙端面磨床強力磨削加工工件，加工完成后，工件被送料盤擺出，另一個送料盤擺如磨削區域，加工另一個真空泵轉子，整個過程無自動上下料時間，節省人工，提高加工效率。

真空泵轉子雙端面磨床磨削數據
