一種直通式的旋轉貫穿雙端面磨床上料方式

發布日期：2017-01-03 13:11 來源：未知點擊：

在旋轉貫穿雙端面磨床上料方式中一般都采用一個空位放置一個待磨削工件，針對磨削工件尺寸相對較大的工件來說這中送料方式應用非常普遍。但是如果針雙端面磨削的工件尺寸較小的工件來說無論的上料的速度還是磨削的效率都很低，所以尺寸較小的工件不適合這種一個空位一個工件的磨削。
今天向大家介紹一種直通式旋轉貫穿式磨削方式，同樣采用圓形在料盤進行上料，但是在上料盤孔位中采用的是連通式導向的孔位，在這種孔位中可以輸送多個工件進行直通式貫穿式磨削方式。這種直通式上料，貫穿式磨削方式可以大大縮短小工件的磨削時間和上料時間。提高了雙端面磨削的效率。

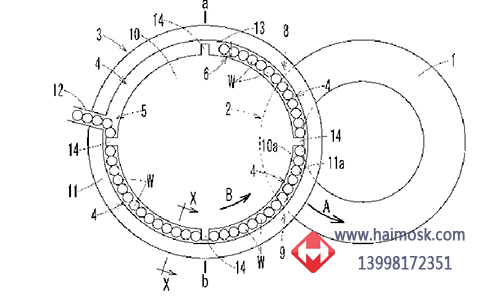

1 磨削砂輪；2 磨削部；3 載體；4 孔；5 投入部；6 排出部；10 載體圓板；11 導軌；14 爪部；W 工件
了解更多立式雙端面磨床簡易上料方式>>

在圓形載料盤載體3的外表面有多個孔位，在投料口多個工件在孔位中沒有空隙的連續排列。并且在箭頭8方向推入個工件。通過一對砂輪進行磨削后，在孔位4中排出磨削后的工件。
雙端面磨床的砂輪旋轉方向是箭頭A 指向的方向，砂輪沿著砂輪的軸心旋轉。雙端面磨床的圓形在料盤沿著載料盤的軸心向B方向旋轉，同時輸送工件W。工件在磨削區域2部分進行雙端面磨削。
