萬特WENDT刀具(單)雙端面磨床深度解讀

發布日期：2020-12-09 13:22 來源：未知點擊：

提起萬特（WENDT）更多的人可能更熟悉他的CBN砂輪及刀具產品，針對于做刀具的業內人士才了解萬特還有雙（單）端面磨床專門磨削CBN或硬質合金刀具。并且萬特的刀具專用單雙端面磨床在國內刀具生產廠家應用非常廣泛，接下來小編就幫助大家了解一下萬特刀具專用端面磨床。

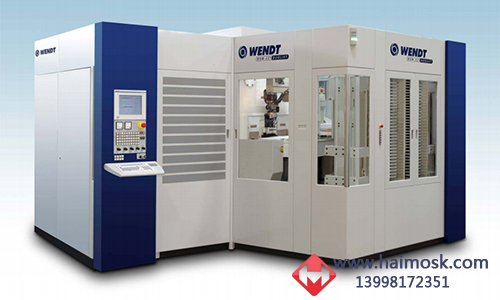

萬特端面磨床一種有三種型號，分別為：WBM 205 CD（R）、WBM221和WBM271 RG。WBM205 CD 屬于單端面磨床，WBM221和WBM271屬于雙端面磨床，前者類似我們熟悉的擺臂切入式磨削方式，后者類似旋轉貫穿式磨削方式。

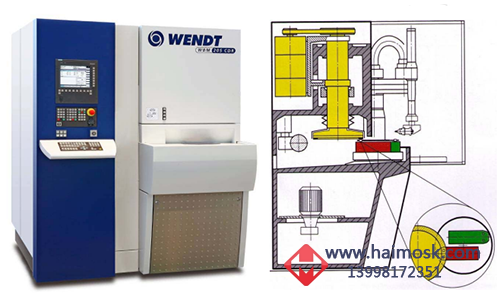

WBM 205 CD端面磨床：

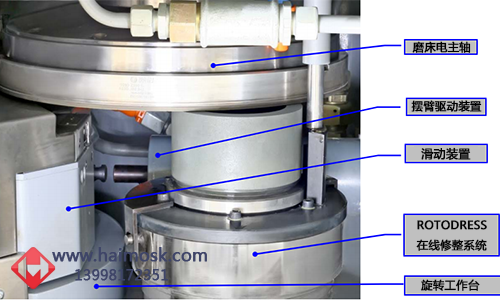

WBM 205 CDR是用于磨削超硬材料的單端面磨床，并且工件可自轉，WBM 205 CD中的CD縮寫表示連續修整，可以實現在線修整ROTODRESS，由于該斷面磨床都為超硬材料，所以必須加裝在線修整裝置。

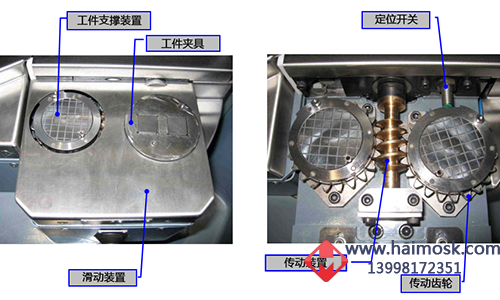

WBM 205 單端面磨床的CDR表示每個擺臂送料裝置上增加兩個被驅動的工件支撐面，并保證在砂輪旋轉的同時，工件也旋轉。這樣使得被加工工件的平面度和平行度極高，由此產生的較差網紋形成極其精細的無絮表面結構，可獲得比較高的精度和平面度，表面粗糙度Ra 0.1μm或者更低。

了解海默HM-P208單端面磨床結構>>

WBM 221 （DUOf）雙端面磨床：

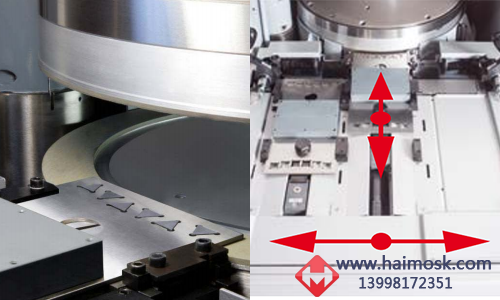

WBM 221 是雙端面磨床，采用砂輪直徑500mm的砂輪進行磨削，在磨削的過程中下砂輪固定，上砂輪進給，這種WBM 221雙端面磨床他可以同時磨削幾片刀具，該雙端面磨床采用切入式磨削方式，有點類似我們了解的擺臂是磨削。同樣這種磨削方式可以粗磨精磨一次完成，砂輪自動給在線修整。

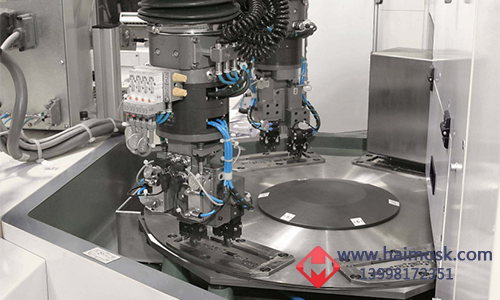

WBM 221 DUOF是在WBM 221的基礎上增加了自動化機械手，增加的設備原有的機械化程度，大大提高了加工效率。機械手采用4個夾爪，同時可以進行4個刀片的上下料，并且在機械手上配有高清晰微信攝像頭，抓取工件更加迅速準確。

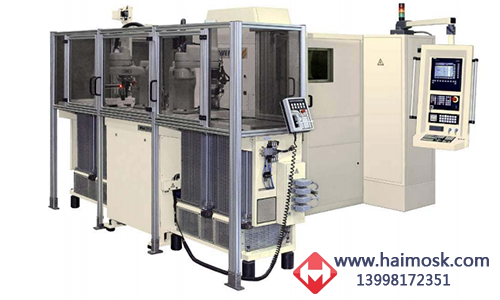

WBM 271 RF雙端面磨床：

WBM 271雙端面磨床是一種適合復雜刀具的端面磨床，這種雙端面磨床適合大批量生產，這種端面磨床類似旋轉貫穿式雙端面磨床，但是又有很大的不同，旋轉的分度工作臺，工件利用工裝放在每個分度的位置進行磨削，該雙端面磨床可采用機械手實現自動上下料。適合大批量生產的一種雙端面磨床。
